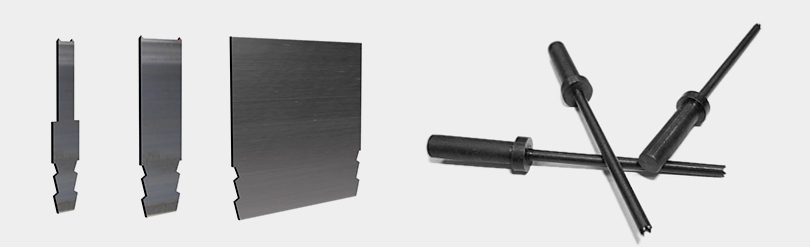

ストリッピング型に使用するピン・プレート
ストリッピング型の上型に取り付けるクラウンピンとプレートです。カス部分をしっかりと落とすことができる形状に設計されています。各種サイズをご用意しておりますので、ストリッピング型の仕様に合わせてお選び下さい。
ストリッピング用クラウンピン
高さ | 底側径 | クラウン側径 |
50 mm | Ø 4 mm | Ø 2 mm |
50 mm | Ø 4 mm | Ø 3 mm |
50 mm | Ø 4 mm | Ø 4 mm |
50 mm | Ø 4 mm | Ø 5 mm |
50 mm | Ø 4 mm | Ø 6 mm |
ストリッピング用プレート
厚み | 高さ | 長さ |
3pt(1.0mm) | 50.9mm | 4 mm |
3pt(1.0mm) | 50.9mm | 6 mm |
3pt(1.0mm) | 50.9mm | 8 mm |
3pt(1.0mm) | 50.9mm | 10 mm |
3pt(1.0mm) | 50.9mm | 12 mm |
3pt(1.0mm) | 50.9mm | 15 mm |
3pt(1.0mm) | 50.9mm | 20 mm |
3pt(1.0mm) | 50.9mm | 30 mm |
3pt(1.0mm) | 50.9mm | 50 mm |
3pt(1.0mm) | 50.9mm | 70 mm |
